「平面図」と「見取り図」の違いは？意味や特徴・使い分けを解説

2026年9月29日

「平面図」と「見取り図」は、どちらも建物の状態を図で表すときに使われる言葉です。一方で、これらはまったく同じ意味ではなく、図を作る目的や表し方には違いがあります。

特に、建築や不動産、施設案内などの場面では、それぞれの特徴を理解しておくことが大切です。本記事では、「平面図」と「見取り図」の意味や特徴、違い、使い分けについて詳しく解説します。

平面図の意味と特徴

「平面図」とは、建物や土地などを上から見た状態を平面的に表した図のことです。建築や設計などの分野で広く使われており、対象物の配置や構造を確認するために作成されます。

建物の平面図では、部屋、廊下、階段、出入口、窓などの位置が示されます。住宅について作成された平面図であれば、リビング、キッチン、浴室、トイレ、寝室などの配置を確認できます。一般的に「間取り図」と呼ばれているものも、広い意味では平面図に含まれます。

平面図の大きな特徴は、実際の構造や配置をできるだけ正確に表すことです。建築図面などでは縮尺が設定され、寸法を記載することもあります。そのため、単に「どこに何があるか」を伝えるだけでなく、設計や施工、確認などにも利用できます。

たとえば、住宅を建築するときには、平面図を見ることで各部屋の位置関係や大きさ、廊下の配置などを確認できます。店舗やオフィスでも、机や設備などの配置を検討する際に平面図が使われます。

ただし、平面図は基本的に上から見た状態を表す図なので、建物の高さや外観を立体的に確認するための図ではありません。建物の立面や断面を確認する場合には、立面図や断面図など別の図面が用いられます。

このように、平面図は「場所の案内」というよりも、構造や配置を具体的に確認するための図という性格が強い言葉です。

「見取り図」とは、ある場所や建物などの全体の位置関係が分かるように、簡略化して描いた図を指します。平面図と同じように上から見た形で表されることもありますが、必ずしも正確な縮尺や専門的な図面のルールに従って作成されるとは限りません。

見取り図では、細かな寸法や構造を正確に表すことよりも、目的の場所がどこにあるのか、周囲に何があるのかを理解しやすくすることが重視されます。そのため、実際の建物や道路の形を簡略化して描く場合が多いです。

たとえば、「駅から会場までの見取り図」であれば、駅、道路、交差点、コンビニ、会場などを大まかに配置することで、初めて訪れる人でも場所を把握しやすくできます。この場合、駅から会場までの距離を正確な縮尺で描く必要はありません。

また、学校の見取り図であれば、校門、職員室、体育館、教室、トイレなどを分かりやすく配置することで、来校者が目的の場所を見つけやすくなります。

このように、見取り図は正確な設計情報を伝えることよりも、全体像や位置関係を分かりやすく伝えることを重視した図と考えると分かりやすいでしょう。

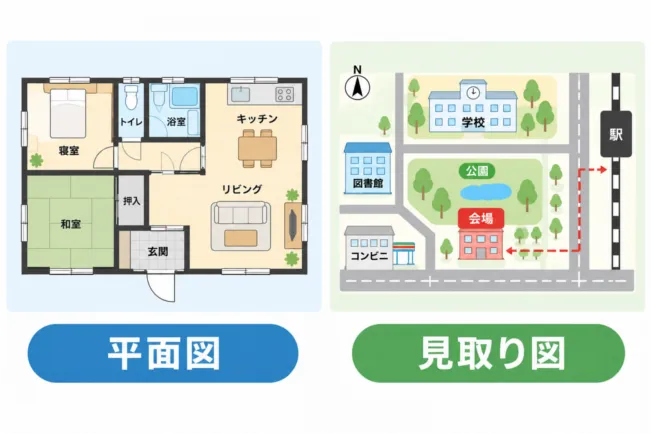

「平面図」と「見取り図」は、どちらも場所や建物を図で表すものですが、主な違いは図を作成する目的と、どの程度の正確さを求めるかにあります。実際の図を比較すると、以下のようになります。

平面図は、建物などを上から見た状態を一定のルールに基づいて表し、構造や配置を確認するために使用します。特に建築や設計の分野では、縮尺や寸法を用いて正確に描くことが重要になります。

一方、見取り図は、場所の全体像や位置関係を把握しやすくするための図です。必ずしも正確な縮尺を用いる必要はなく、見る人が理解しやすいように情報を簡略化して描くこともあります。

ただし、両者は完全に別のものとは限りません。見取り図が建物を上から見た形で描かれている場合、見た目だけでは平面図と区別しにくいこともあります。

そのため、「上から見た図だから平面図」「簡略化されているから見取り図」と単純に判断するのではなく、何のために作られた図なのかを見ることが重要です。

平面図と見取り図は、目的に応じて使い分けると分かりやすくなります。

まず、建物の構造や部屋の配置を詳しく確認したい場合には、平面図が適しています。住宅の設計やリフォーム、オフィスのレイアウトなどでは、各部屋の位置や大きさ、出入口などを具体的に把握する必要があるためです。

一方、施設の場所や道順を案内したい場合には、見取り図が適しています。たとえば、イベント会場の入口や受付、トイレ、駐車場などを案内する場合、細かな寸法よりも「どこに何があるか」がすぐ分かることが重要です。

また、学校や病院、公共施設などでも見取り図が利用されます。施設を初めて訪れる人にとっては、専門的な図面よりも、必要な場所だけを簡略化した案内図のほうが理解しやすい場合があります。

不動産に関する場面では、住宅の間取りを確認するときに平面図が役立ちます。これに対して、物件周辺の道路や駅、商業施設などとの位置関係を説明する場合には、見取り図に近い案内図が使われることがあります。

つまり、詳しい構造や配置を確認したいときは平面図、場所や位置関係を簡単に案内したいときは見取り図という考え方が基本になります。

ただし、実際の文書では「見取り図」という言葉が広い意味で使われることもあります。作成する図の目的や対象によって表現が変わるため、名称だけで判断せず、図に求められている役割を確認することが大切です。

本記事の内容をまとめると、以下のようになります。
