「外径」と「直径」は、どちらも円形や円筒形の大きさを表す言葉です。しかし、対象となる部分や使われる場面には違いがあります。
特にパイプやホースなどでは、外側と内側の両方に円形の寸法があるため、両者を区別して考えることが重要です。本記事ではそれぞれの意味を、具体例を交えてわかりやすく解説していきます。
「外径」の意味
「外径（がいけい）」とは、円筒形や管状のものについて、外側の円の直径を表す言葉です。外側の端から反対側の外側の端までを、中心を通るように測った長さを指します。
パイプ、ホース、金属棒、ベアリングなど、内部にも空間や円形の部分がある製品では、外側と内側の寸法を区別する必要があります。そのため、外側の大きさを「外径」、内側の大きさを「内径」と呼び分けます。
「外径」の「外」は文字どおり外側を意味し、「径」は円の中心を通る方向の長さを表します。つまり、言葉の構成からも「外側にある円の直径」という意味を理解できます。
なお、外径は特殊な別の長さというわけではありません。外径も本質的には直径の一種であり、「どこの直径なのか」を明確にするための表現です。特に製品の寸法や設計図、規格表などでは、単に「直径」とせず「外径」と表記することで、測定する位置を明確にできます。
「外径」の例文
- このパイプは、外径が30ミリの規格品として販売されている。
- 部品の外径を測定し、設計図の数値と一致するか確認した。
- 購入前には、取り付け部分の外径寸法を必ず確認してください。
- 加工された金属棒は、外径の精度が厳しく管理されている。
- 規格表には、各製品の外径と長さが詳しく記載されている。
「直径」の意味
「直径（ちょっけい）」とは、円の中心を通って、円周上の2点を結ぶ線分の長さを表す言葉です。円の中心から円周までの距離を「半径」といい、その半径を2倍したものが直径になります。
直径は、円形のものの大きさを表す基本的な用語です。円盤、ボール、皿、車輪、円形の穴など、円として考えられるさまざまなものについて使用できます。円筒形の物体についても、その断面が円であれば直径を考えることができます。
直径の「直」は、まっすぐであることを表し、「径」は道筋や距離などを表す漢字です。数学では、円の中心を通る直線が円周と交わる2点の間の長さとして扱われます。
また、直径は対象となる円のどの部分を測るかによって、「外径」や「内径」のように細かく呼び分けられることがあります。つまり、直径は広い意味を持つ基本的な言葉であり、外径はその具体的な種類の一つと考えると理解しやすいでしょう。
「直径」の例文
- この円形部品の直径は、約10センチメートルある。
- 図面には、円の直径を示す寸法線が明確に記されている。
- ボルトの頭部は、直径が大きいため工具を選ぶ必要がある。
- 測定器を使い、円盤の直径を正確に測定してから記録した。
- この容器は、底面の直径が広く安定しやすい形状になっている。
「外径」と「直径」の違い
「外径」と「直径」の違いは、次のように整理することができます。
| 項目 | 外径 | 直径 |
|---|---|---|
| 意味 | 円筒などの外側の直径 | 円の中心を通る両端間の長さ |
| 対象 | 主に管・円筒・部品など | 円形のもの全般 |
| 内側との区別 | 「内径」と区別する | 必ずしも区別しない |
| 使用例 | 管の外径、パイプの外径 | 円の直径、円盤の直径 |
| 関係 | 直径の一種 | 外径を含む一般的な概念 |

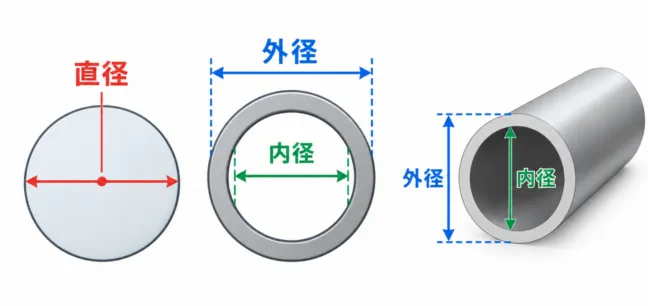

図で比較すると、以下のようになります。
両者の最も大きな違いは、「どこの直径を指しているか」という点にあります。直径は、円の中心を通る2点間の長さを表す一般的な言葉です。一方、外径は、パイプや円筒などの外側にある円について、その直径を表します。
たとえば、輪のような形をしたパイプを正面から見ると、外側にも円があり、その内側にも円があります。この場合、外側の円の直径が「外径」で、内側の円の直径が「内径」です。どちらも円の中心を通る長さなので、数学的な意味ではどちらも「直径」といえます。
ここで重要なのは、外径と直径が対等に並ぶ別々の概念ではないということです。「直径」という大きな概念の中に「外径」が含まれていると考えると分かりやすくなります。つまり、「外径は外側について測った直径」と理解するのが適切です。
一般的な円について大きさを表すなら「直径」といえば十分です。しかし、パイプやホースのように外側と内側の両方に円形の寸法がある場合は、「外径」「内径」と使い分けたほうが誤解がありません。
また、製品の規格や設計図では、寸法を正確に伝えることが重要です。「直径30mm」とだけ書くより、「外径30mm」と書いたほうが、製品の外側を測る寸法であることが明確になります。反対に、円盤そのものの大きさを示す場合には「直径30mm」と表現するのが自然です。
したがって、「直径」は円の大きさを示す基本的な用語、「外径」は円筒や管などの外側の直径を明確に示す用語と覚えておくと、両者の関係を整理しやすくなります。
「外径」と「直径」の使い分け
それでは、実際に両者をどのように使い分ければよいのでしょうか？以下に、場面ごとの使い分け方を簡単に示します。
①円形の大きさを一般的に表す場合⇒「直径」
円形のものの大きさを表すときは「直径」を使います。円盤や円形の部品など、内側と外側を区別する必要がない場合には、一般的な用語である「直径」が適しています。
②管や円筒の外側の大きさを表す場合⇒「外径」
パイプやホースなどの外側の大きさを示すときは「外径」を使います。内側には「内径」があるため、外側の寸法であることを明確に示したい場面では「外径」が適しています。
③内側と外側の寸法を区別する場合⇒「外径」
管や筒状の製品で、外側と内側の両方の寸法を示すときは「外径」を使います。「外径」と「内径」を並べて示すことで、どの部分の直径なのかを明確に区別できます。
まとめ
この記事では、「外径」と「直径」の違いを解説しました。
「直径」は、円の中心を通る両端間の長さを表す一般的な用語です。「外径」は、パイプや円筒などの外側について測った直径を指し、内側の「内径」と区別して使われます。
外径は直径の一種であり、外側の寸法を明確に示したいときに「外径」を使うと覚えておけばよいでしょう。
